Uso das Armaduras de Aço da Estrutura em Instalações de SPDA: Quando a Norma Permite e Por Que Isso é uma Excelente Solução
No desenvolvimento de projetos de proteção contra descargas atmosféricas (SPDA), uma dúvida muito comum é: “Posso utilizar as armaduras de aço da estrutura como parte do sistema?” A resposta é: sim, e a própria norma ABNT NBR 5419:2015 reconhece essa possibilidade. Quando atendidos os requisitos técnicos, usar a armadura é uma solução eficiente, segura e totalmente em conformidade com a norma. A seguir, um guia claro e amigável para entender como e por que essa prática funciona tão bem.
- O Que a Norma Diz Sobre o Uso da Armadura

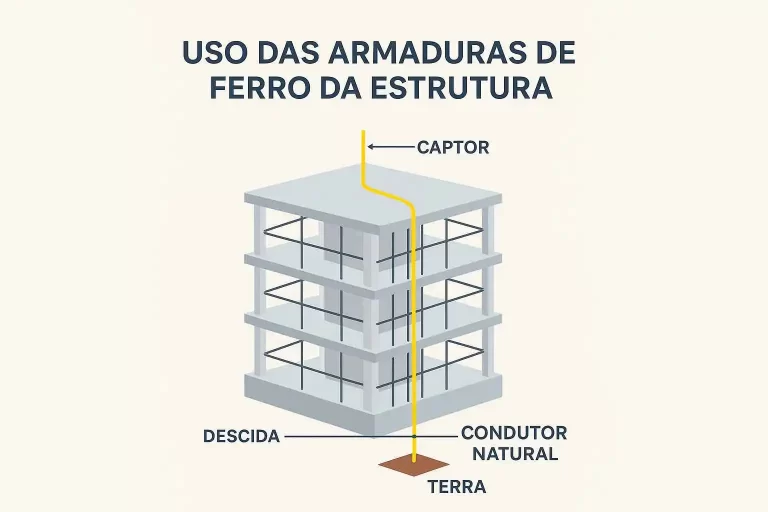

A NBR 5419:2015 trata do assunto principalmente na Parte 3 (Requisitos para o SPDA) e Parte 4 (Medidas de Proteção contra Surtos). De forma geral, a norma classifica a estrutura metálica interna — incluindo armaduras de aço — como possível “condutor natural”. A norma permite seu uso quando:
- Existe continuidade elétrica entre as barras da armadura
A norma considera a armadura como condutor natural desde que exista continuidade garantida ao longo do trecho utilizado. Isso significa que as barras precisam estar adequadamente ligadas entre si.
- A seção e geometria do aço são compatíveis com a função de descida
De modo geral, a armadura naturalmente atende aos requisitos de capacidade de condução de corrente para descargas atmosféricas, devido à grande área metálica distribuída ao longo da estrutura.
- O trajeto é permanente, seguro e protegido
A armadura está embutida no concreto, o que a norma considera favorável como proteção mecânica e térmica. Esses pontos fazem parte dos princípios apresentados na NBR 5419-3, que orienta sobre condutores naturais e sua integração ao SPDA.
- Por Que Utilizar as Armaduras É uma Boa Escolha
Além de permitido pela norma, o uso das armaduras traz benefícios reais para o desempenho do SPDA:
- Redução do custo total da obra
Aproveitar elementos estruturais existentes diminui o uso de cabos externos, suportes e acessórios.
- Maior eficiência elétrica
A armadura proporciona múltiplos caminhos de condução, o que contribui para reduzir a impedância do sistema.
- Melhor integração arquitetônica
O sistema fica totalmente embutido, sem interferir na fachada, nas descidas externas ou na estética do edifício.
- Proteção natural contra danos físicos
Por estar dentro do concreto, o condutor natural está protegido contra choques mecânicos, corrosão e vandalismo. Essas vantagens estão alinhadas com o próprio objetivo da NBR 5419: integrar o sistema de proteção à estrutura da edificação sempre que tecnicamente possível.
- Condições Que Devem Ser Atendidas (Conforme a Norma)
Para que o uso das armaduras seja aceito, a norma exige que:
- A continuidade das barras seja comprovada
A NBR 5419 orienta que os condutores naturais — incluindo armaduras — devem ter sua continuidade verificada de forma documental ou por ensaios.
- O caminho até o subsistema de aterramento seja definido
A armadura precisa estar conectada ao anel de fundação ou ao sistema de aterramento principal da edificação.
- O projetista declare o uso da armadura como condutor natural
Isso deve constar em projeto e laudo, confirmando que os requisitos normativos foram atendidos.
- A conexão ao SPDA seja acessível e identificada
A NBR 5419 reforça que pontos de equipotencialização devem ser acessíveis para inspeções futuras.
- Quando a Armadura Não Deve Ser Usada
Apesar de ser uma solução excelente, existem situações onde o projetista deve optar por descidas externas ou cabos específicos:
- Quando não é possível comprovar a continuidade das barras.
- Quando as plantas estruturais não fornecem informações suficientes sobre armação.
- Quando a edificação apresenta armaduras isoladas ou com emendas inconsistentes.
Nesses casos, a norma recomenda utilizar descidas externas para garantir um SPDA seguro e conforme os requisitos.
- Conclusão
O uso das armaduras de aço como parte do sistema de descidas ou equipotencialização do SPDA é totalmente permitido pela ABNT NBR 5419:2015, desde que os critérios estabelecidos pela norma sejam atendidos. Trata-se de uma solução: ✔ segura ✔ eficiente ✔ tecnicamente adequada ✔ econômica ✔ harmoniosa com a arquitetura E que, quando planejada corretamente, contribui para um SPDA robusto e altamente confiável
